UG創建正反倒角刀和內R角詳細圖文講解

溫馨提示: 本文最后更新于 2025-11-03 15:26:08，下載鏈接具有時效性，若已失效，請在下方留言提示站長

一、創建正反倒角刀：

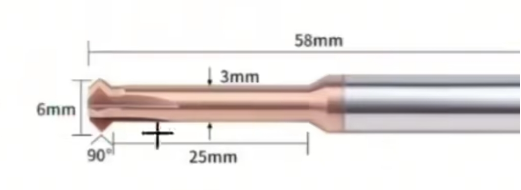

圖片[1]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

以直徑6mm為例：

1、進入創建刀具界面，選擇倒斜銑刀。

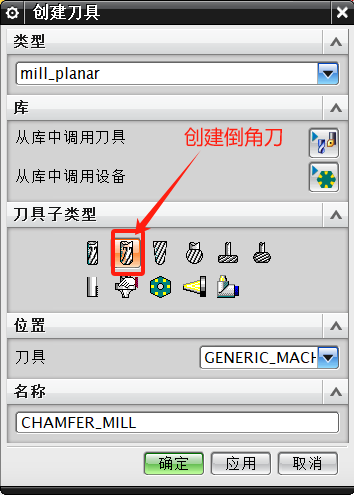

圖片[2]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

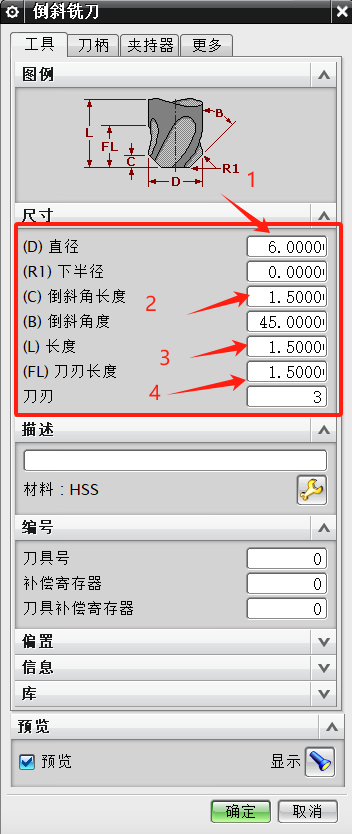

2、進入刀具設置界面，參數如下：
圖片[3]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網
下部分OK.

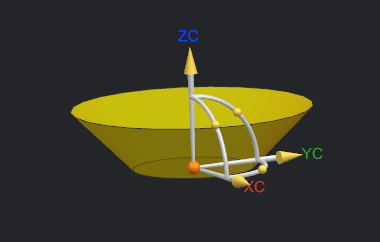

圖片[4]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

開始創建上部分：

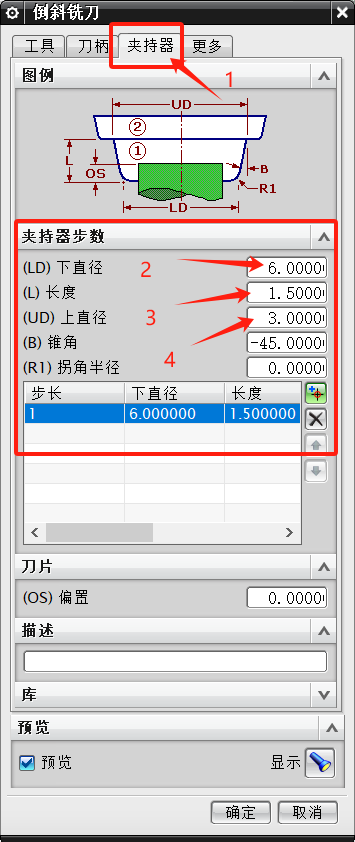

3、點擊刀柄或者夾持器（我這低版本就點擊夾持器），參數如下。

圖片[5]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網
上部分OK! ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 如圖

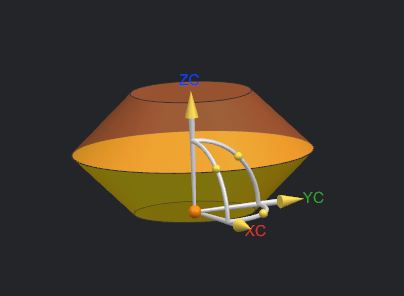

圖片[6]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

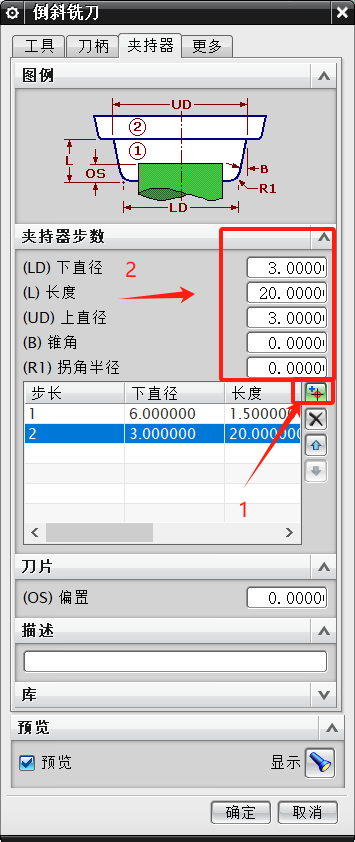

4、添加集，創建刀桿。
圖片[7]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

5、創建完成，點擊確定。

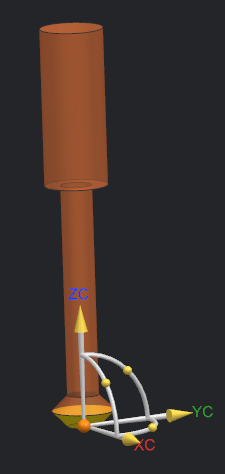

圖片[8]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

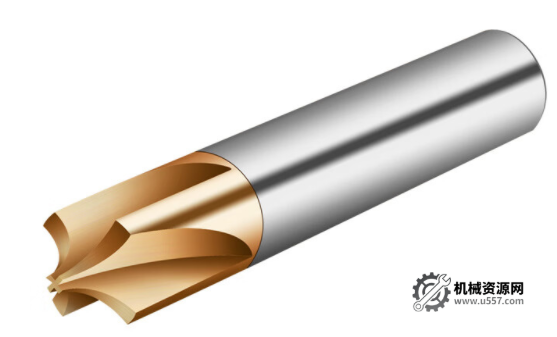

二、創建內R角倒角刀：

圖片[9]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

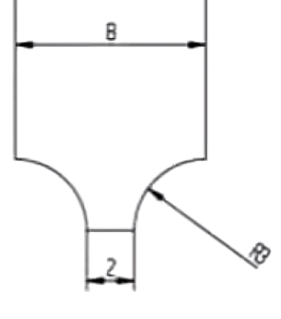

圖片[10]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

以D8R3為例：

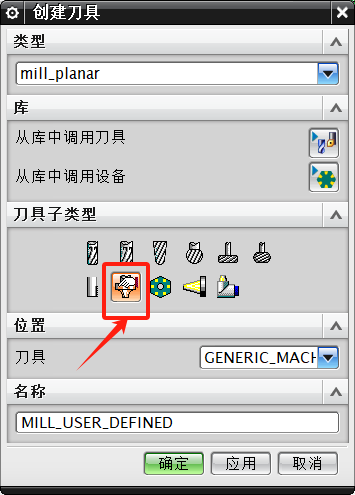

1、進入創建刀具界面，選擇用戶定義銑刀。

圖片[11]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網
2、進入刀具設置界面，參數如下(設置兩個參數即可)。

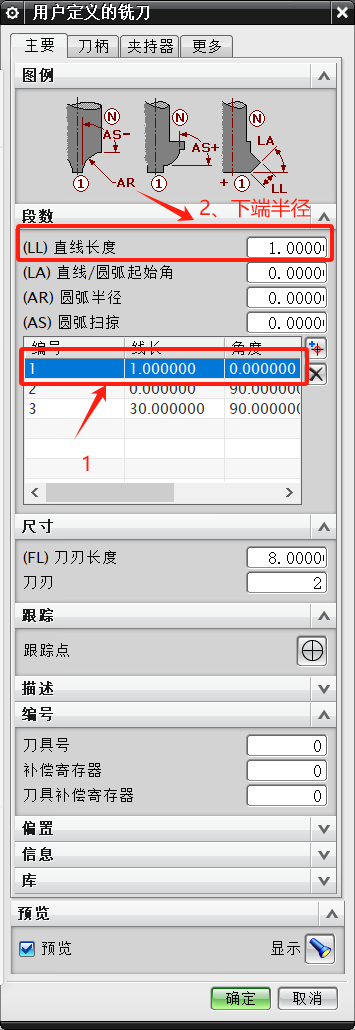

圖片[12]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

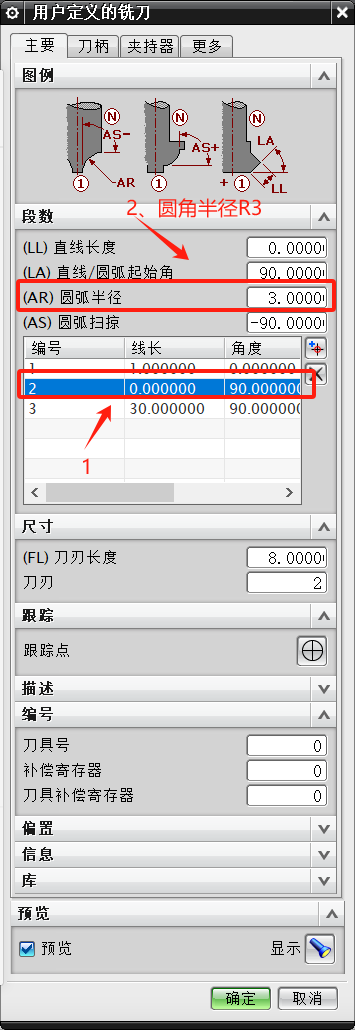

圖片[13]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網
2、跟蹤點設置。

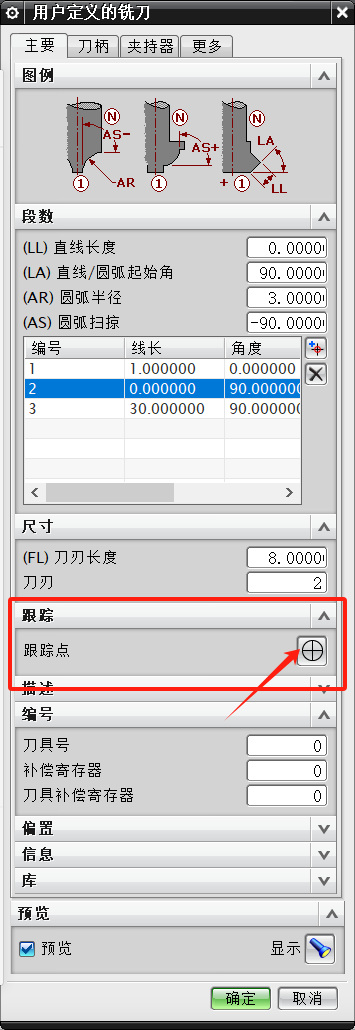

圖片[14]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

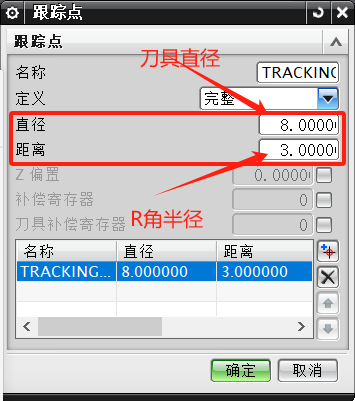

圖片[15]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網

3、創建完成，點擊確定。

?

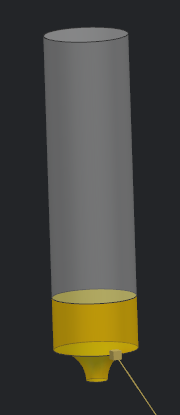

圖片[16]-UG創建正反倒角刀和內R角詳細圖文講解-機械資源網
