課程概述

UG NX 2406三維建模視頻課程，是專為零基礎及有基礎學習者打造的工業級建模課程。從UG NX 2406軟件安裝、星空外掛配置入手，逐步講解草圖工具（直線/圓/陣列約束）、實體工具（拉伸/旋轉/抽殼）、曲面工具（通過曲線組/掃略），再到臺虎鉗/柱塞泵裝配案例、破面爛面處理實戰，學完可獨立完成工業級三維建模任務。

一、課程目錄

01. 軟件、外掛安裝及配置

• 課程導讀 (知識點介紹)
• UGNX2406 軟件安裝及星空外掛安裝
• UG 許可補丁加載及角色設置

02. 基礎操作及草圖工具

• 新建、打開、保存、另存為
• 鼠標操作 – 左鍵、中鍵、右鍵、組合鍵、自定義
• 草圖工具 – 直線、輪廓、圓、矩形、多邊形、圓弧、橢圓、樣條
• 草圖工具 – 點、倒圓角、倒斜角、修剪、延伸、拐角、偏置
• 草圖工具 – 陣列、鏡像、顯示自動尺寸、顯示尺寸為 PMI、快速尺寸、派生直線、幾何約束 / 捕捉點
• 草圖工具 – 案例 1
• 草圖工具 – 案例 2

03. 輔助工具

• 輔助工具 – 設置旋轉點、清除旋轉點、編輯對象顯示、編輯截面
• 輔助工具 – 創建基準點、基準平面、基準軸
• 輔助工具 – 坐標 – WCS 動態、WCS 原點、WCS 定向、WCS 設為 ACS、保存 WCS、顯示 WCS
• 輔助工具 – 隱藏、反隱藏、顯示全部
• 輔助工具 – 圖層 – 圖層設置、移動至圖層、復制至圖層
• 輔助工具 – 操作過濾器、選擇過濾器、捕捉點

04. 實體工具

• 實體工具 – 拉伸工具精講 – 1
• 實體工具 – 拉伸工具精講 – 2
• 實體工具 – 拉伸工具精講 – 3
• 實體工具 – 旋轉工具精講
• 實體工具精講
• 實體工具 – 塊、圓錐、圓柱
• 實體工具 – 球、螺紋、圓、管、孔
• 實體工具 – 修剪體、拆分體
• 實體工具 – 合并、減去
• 實體工具 – 倒圓角、倒斜角、拔模
• 實體工具 – 抽殼、偏置面、加厚
• 實體工具 – 縮放體、包容體、替換面

05. 實體建模案例

• 實體建模案例 1 – 拉伸、邊倒圓
• 實體建模案例 2 – 塊、抽殼、邊倒圓、拉伸
• 實體建模案例 3 – 草圖、拉伸、合并、邊倒圓
• 實體建模案例 4 – 旋轉、拉伸、邊倒圓
• 實體建模案例 5 – 拉伸、修剪、拆分體、合并
• 實體建模案例 6 – 塊、邊倒圓
• 實體建模案例 7 – 草圖、拉伸、倒斜角
• 實體建模案例 8 – 塊、加厚、邊倒圓、拔模、草圖、拉伸、合并
• 實體建模案例 9 – 旋轉、拉伸
• 實體建模案例 10 – 拉伸、拔模

06. 曲面工具

• 曲面工具 – 抽取幾何特征、直紋、通過曲線組
• 曲面工具 – 通過曲線網格、N 邊曲面、掃略、沿引導線掃略
• 曲面工具 – 條帶構建器、延伸曲面、延伸片體、擴大
• 曲面工具 – 面倒圓、橋接曲面、面對、修補開口
• 曲面工具 – 修剪和延伸、偏置曲面、縫合、取消縫合、分割面、修剪片體
• 曲面工具 – 等參數曲線、連接面、填充曲面、X 型

07. 曲線工具

• 曲線工具 – 直線、圓弧 / 圓
• 曲線工具 – 矩形、多邊形、螺旋線
• 曲線工具 – 藝術樣條、曲線倒斜角、樣條
• 曲線工具 – 曲線長度、橋接、偏置曲線、在面上偏置
• 曲線工具 – 修剪曲線、相交曲線、截面曲線
• 曲線工具 – 復合曲線、纏繞 / 展開曲線、分割曲線
• 曲線工具 – 抽取虛擬曲線、鏡像曲線、抽取曲線、文本

08. 移動工具

• 移動工具 – 陣列幾何特征
• 移動工具 – 陣列特征
• 移動工具 – 鏡像幾何體、鏡像特征
• 移動工具 – 移動對象
• 移動工具 – 變換
• 移動工具 – 最適合、移除參數、自動保存

09. 曲面建模案例

• 曲面建模案例 1 – 曲面花型造型
• 曲面建模案例 2 – 連接座造型
• 曲面建模案例 3 – 化妝品瓶造型
• 曲面建模案例 4 – 曲面水壺造型
• 曲面建模案例 5 – 工藝品魚造型

10. 同步建模工具

• 同步建模 – 移動面、拉動面
• 同步建模 – 偏置區域、輻射面
• 同步建模 – 替換面、刪除面、組合面
• 同步建模 – 特征細節
• 同步建模 – 重用
• 同步建模 – 相關
• 同步建模 – 尺寸、優化、邊

11. 混合建模案例

• 混合建模 – 案例 1
• 混合建模 – 案例 2
• 混合建模 – 案例 3
• 混合建模 – 案例 4
• 混合建模 – 案例 5

12. 分析工具

• 分析工具 – 點信息、最小半徑、局部半徑、測量
• 分析工具 – 偏差檢查、檢查幾何體、檢查區域、模型對比

13. 建模技巧

• 建模技巧 – 案例 1
• 建模技巧 – 案例 2
• 建模技巧 – 案例 3
• 建模技巧 – 案例 4
• 建模技巧 – 案例 5

14. 補面 (破面、爛面處理)

• 補面 – 案例 1
• 補面 – 案例 2
• 補面 – 案例 3-1
• 補面 – 案例 3-2
• 補面 – 案例 4-1
• 補面 – 案例 4-2

二、課程介紹

一、課程核心定位

二、課程內容架構

1. 基礎鋪墊模塊（入門友好）

• 軟件配置：詳細講解 UG NX 2406 軟件安裝、星空外掛安裝、許可補丁加載及角色設置，解決初期軟件使用門檻問題；
• 基礎操作：涵蓋文件管理（新建 / 打開 / 保存）、鼠標操作（左鍵 / 中鍵 / 右鍵組合）、草圖工具（直線 / 圓 / 陣列 / 約束等），夯實建模基礎；
• 輔助工具：包含基準創建（點 / 平面 / 軸）、坐標控制（WCS 動態 / 定向）、圖層管理、過濾器使用等，提升建模效率。

2. 核心工具模塊（技能進階）

• 實體工具：深入講解拉伸、旋轉、修剪體、合并、倒圓角、抽殼等核心工具，配套 3 節拉伸精講、1 節旋轉精講，覆蓋實體建模關鍵操作；
• 曲面工具：系統教學直紋、通過曲線組 / 網格、掃略、修補開口、修剪延伸等曲面創建與編輯工具，滿足復雜曲面造型需求；
• 曲線工具：涵蓋直線 / 圓弧 / 藝術樣條 / 偏置曲線等曲線繪制與編輯，為曲面、實體建模提供幾何基礎；
• 移動與同步建模工具：包含陣列、鏡像、移動對象、變換，及同步建模的移動面 / 替換面等功能，適配模型修改與批量操作場景。

3. 實戰案例模塊（學以致用）

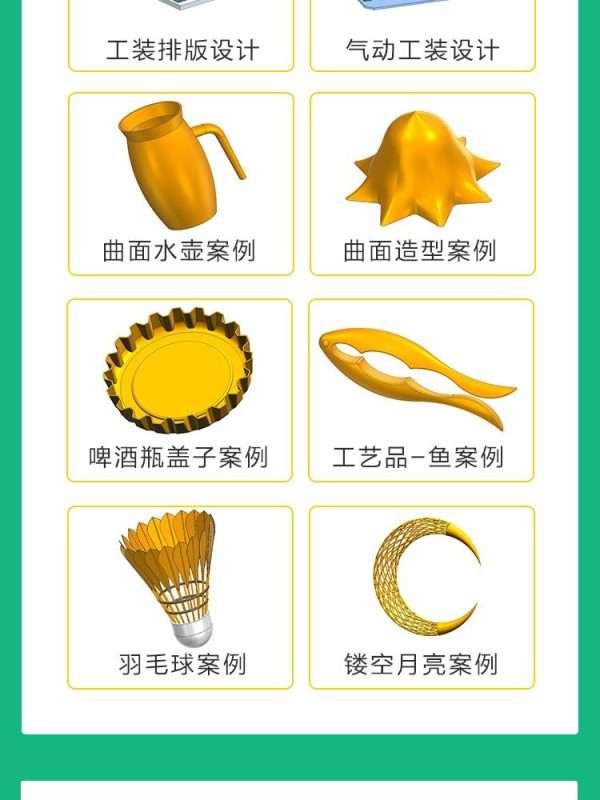

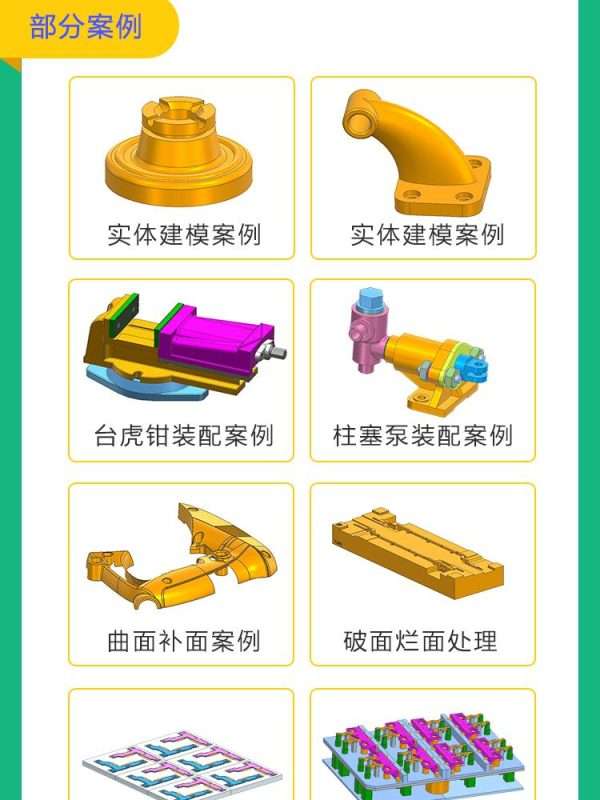

• 分類案例覆蓋廣：含 10 個實體建模案例（如拉伸 + 邊倒圓、旋轉 + 合并等）、5 個曲面建模案例（如花型 / 化妝品瓶 / 水壺造型）、5 個混合建模案例，及臺虎鉗 / 柱塞泵裝配、破面爛面處理、工裝設計等專項案例；
• 案例貼近工業場景：從簡單零件到復雜曲面產品（如工藝品魚、鏤空月亮），從單一建模到裝配設計，還原實際工作中的建模需求。

4. 輔助與優化模塊（能力補全）

• 分析工具：教學點信息、測量、偏差檢查、模型對比等功能，助力模型精度校驗；
• 建模技巧：通過 5 個案例分享高效建模方法，提升設計效率；
• 補面處理：針對破面、爛面問題，提供 6 個專項案例，解決建模常見故障。

三、課程優勢

1. 體系完整：從軟件安裝到工具應用，再到案例實戰，形成 “基礎 – 進階 – 實戰” 閉環，無需額外補充其他課程；
2. 實操性強：每個工具模塊均配套案例，核心工具（如拉伸）多節精講，復雜場景（曲面造型、補面）專項突破，學完可直接應用；
3. 適配性廣：兼顧零基礎（從軟件操作講起）與有基礎者（側重工具深化、案例拓展），滿足不同階段學習需求。
