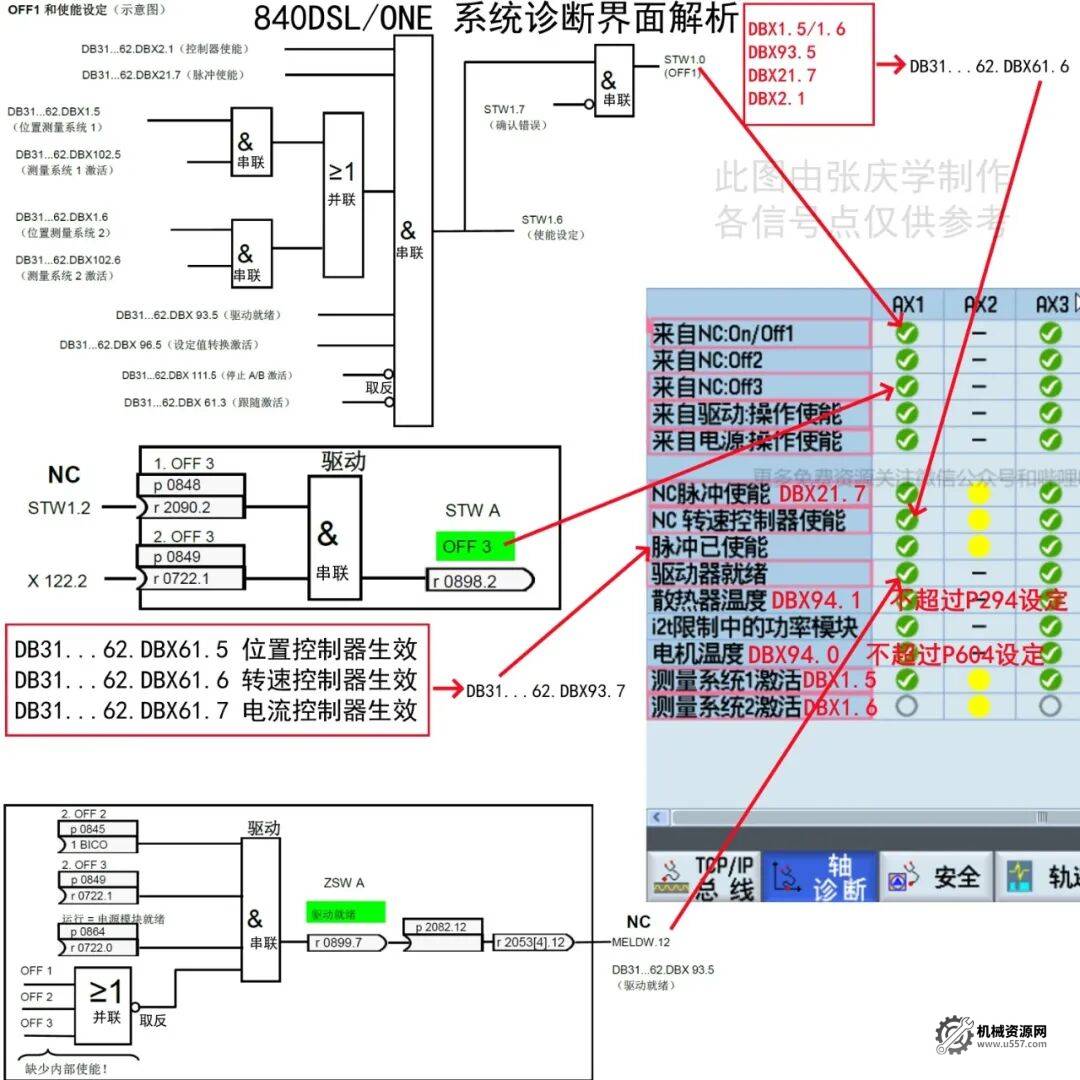

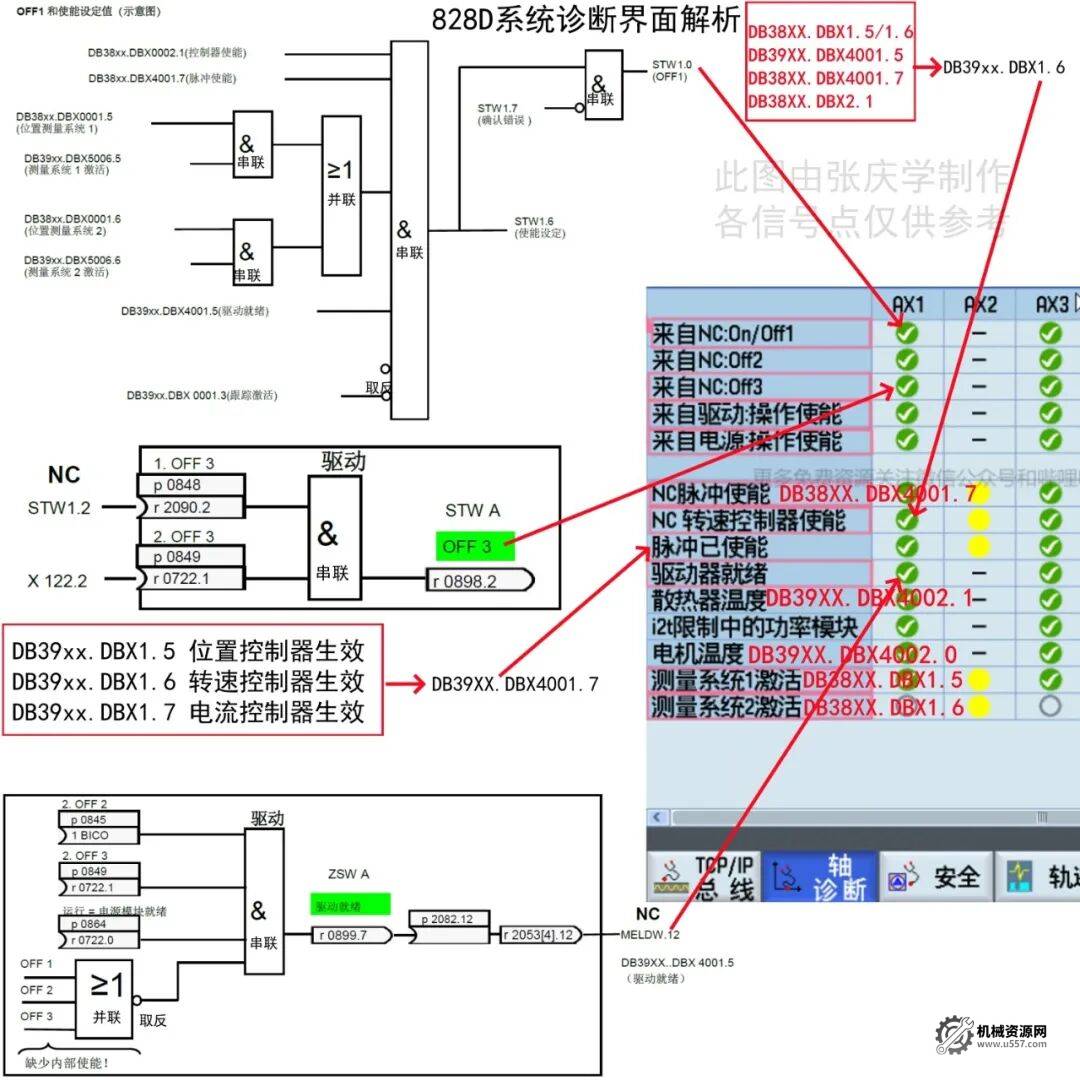

西門子840/828/ONE系統診斷界面信號詳解版 溫馨提示: 本文最后更新于 2025-10-26 08:55:20，下載鏈接具有時效性，若已失效，請在下方留言提示站長 之前發過西門子系統機床診斷界面含義的圖片，只標注了信號，很多沒有展開，這次是把一些信號展開了 ? 如果感覺圖片太小看不清，可以點擊一下圖片然后再用兩根手指向外拉伸后即可放大圖片，左右移動即可查看想要查看的部位！或者直接保存到手機中也可以！ ? 第一個是老的840D系統 第二個是840DSL和ONE系統 ? ONE系統雖然是系統升級了，但是他們的信號是通用的 ? 第三個是828D系統 ? ? 圖上信號是我查詢資料，整理的，各個信號點的對應地址僅供參考！ ? 如果感覺有用請分享給有需要的人，謝謝！ 本文鏈接: http://www.58205.cn/3969.html ? 版權聲明教程收集于網絡，如有侵權請務必聯系站長刪除THE END機床維修 喜歡就支持一下吧 分享QQ空間微博QQ好友海報分享復制鏈接收藏
![圖片[1]-西門子840/828/ONE系統診斷界面信號詳解版-機械資源網](http://www.58205.cn/wp-content/uploads/2025/10/20251025193214155-wxsync-2025-10-ff96fafc7be7f906f81fa103e4d034d8.jpeg)
![圖片[2]-西門子840/828/ONE系統診斷界面信號詳解版-機械資源網](http://www.58205.cn/wp-content/uploads/2025/10/20251025193216449-wxsync-2025-10-f751518fd45ddc41f268c4ea1c2f8eb0.jpeg)
![圖片[3]-西門子840/828/ONE系統診斷界面信號詳解版-機械資源網](http://www.58205.cn/wp-content/uploads/2025/10/20251025193221949-wxsync-2025-10-a3fa8831800867e3c9e107f8c508a72c.jpeg)
