M 代碼的標準結構：M 擴展地址 = 值

帶參數的 M 代碼遵循固定格式，核心由 4 部分組成：

1. 標識位 “M”

   ：NC 識別輔助功能的專屬標識，用于區分 G 代碼、F 代碼等其他指令；
2. 擴展地址

   ：M 代碼的 “索引編號”，決定數據在 NC/PLC 接口數據塊中的存儲位置，例如 “M20=300” 中的 “20”；
3. 分隔符 “=”

   ：明確區分擴展地址與設定值，避免數據混淆；
4. 設定值

   ：M 代碼需傳遞給 PLC 的具體參數，例如 “M20=300” 中的 “300”（可代表壓力、轉速、行程等）。
5. “無擴展地址的 M 代碼”（如 M500）的特殊處理：
   此類 M 代碼默認擴展地址為 “0”，僅傳遞設定值（如 M500 的 “500”），設定值按默認地址規則存儲。

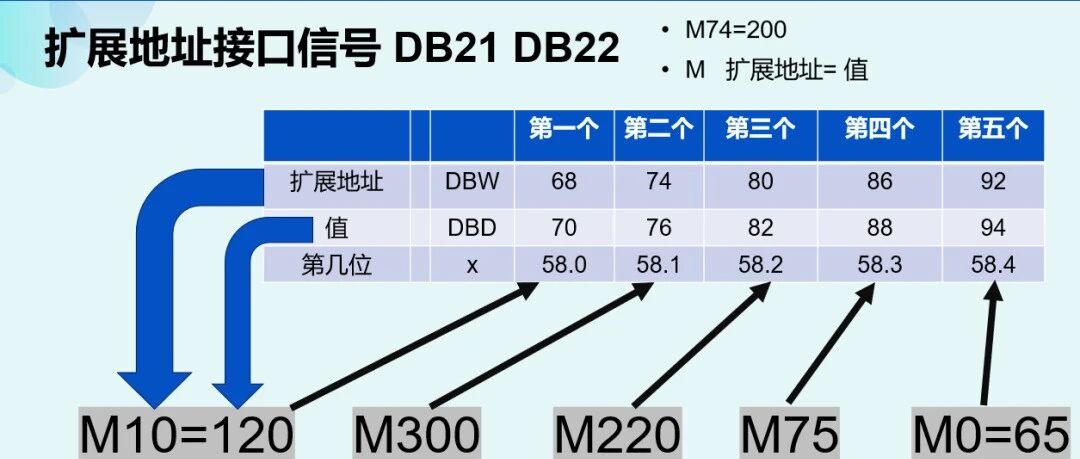

?擴展地址與設定值的具體地址映射

以 “通道 1 執行 M20=300” 為例，手冊明確數據在 DB21 中的存儲位置：

• 擴展地址 “20”：存儲在DB21.DBW68（DBW 為 “數據字” 類型，適配整數型擴展地址）；
• 設定值 “300”：存儲在DB21.DBD70（DBD 為 “雙字” 類型，適配更大范圍的設定值）；

對于無擴展地址的 M 代碼（如通道 1 執行 M500）：默認擴展地址 “0” 無需單獨存儲，設定值 “500” 直接存儲在DB21.DBD70（默認首地址的設定值存儲位）。

若一行 NC 程序包含多個 M 代碼

（如 “M20=300 M21=400 M22=500”），

數據會按 “從左到右” 順序占用連續地址：

• 第一個 M 代碼（M20=300）：
  擴展地址 20→DB21.DBW68，設定值 300→DB21.DBD70；
  DB21.DBX58.0 會有一個脈沖觸發
• 第二個 M 代碼（M21=400）：
  擴展地址 21→DB21.DBW74，
  設定值 400→DB21.DBD76；
  DB21.DBX58.1 會有一個脈沖觸發
• 第三個 M 代碼（M22=500）：
  擴展地址 22→DB21.DBW80，
  設定值 500→DB21.DBD82；
  DB21.DBX58.2 會有一個脈沖觸發
• 每個 M 代碼固定占用 “1 個 DBW（擴展地址）+1 個 DBD（設定值）” 的空間，確保數據不重疊。
