為幫助更多從事西門子 840dsl 系統維護的人員，清晰應對 “屏蔽軸光柵尺后另一軸報警” 的同類問題，避免因?qū)ο到y(tǒng)拓?fù)浣Y(jié)構理解不深、故障排查方向偏差導致工作效率降低，特此結合實際處理案例，撰寫這篇深入分析文章，拆解故障排查與解決的完整邏輯。

一、故障背景與初始排查

某臺機床的Z1軸光柵尺壞了，為了快速恢復生產，需要暫時屏蔽了 Z1 軸的光柵尺，然而按照常規方法屏蔽操作后 X1 軸隨即出現報警，

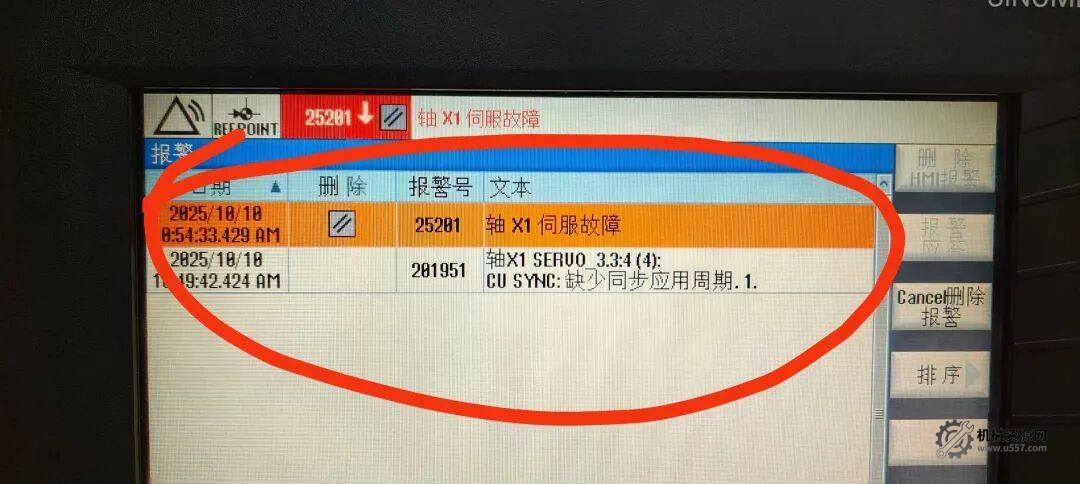

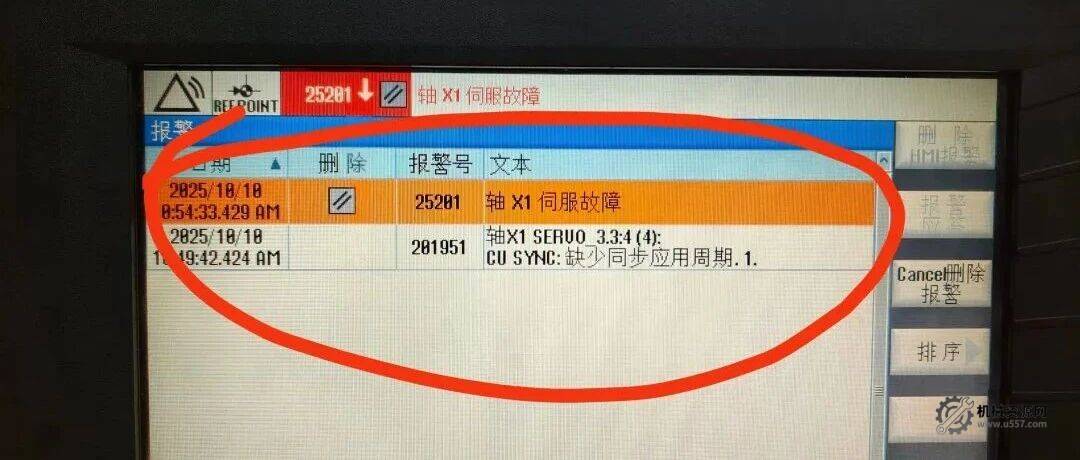

報警代碼為 201951，報警內容顯示 “軸 X1 SERVO 3:3:4 CU SYNC 缺少同步應用周期”。

圖片[1]-西門子 840dsl 系統 “屏蔽 Z1 軸光柵尺后 X1 軸報警” 故障分析與解決，報警信息201951-機械資源網

針對該報警，首先懷疑是與軸光柵尺相關的 P145 參數設置錯誤 —— 畢竟剛對 Z1 軸光柵尺進行了屏蔽操作，參數調整失誤是常見誘因。

隨即對 P145 參數展開檢查，發現 Z1 軸的 P145【1】值為 0，根據參數定義，該數值表明 Z1 軸光柵尺對應的接口已被禁止激活，與 “屏蔽 Z1 軸光柵尺” 的操作需求完全匹配，由此排除了 P145 參數設置錯誤導致 X1 軸報警的可能。

二、系統接線與拓?fù)浣Y(jié)構解析

要進一步定位故障，需先明確 X1 軸與 Z1 軸光柵尺的接線邏輯及系統拓?fù)浣Y(jié)構，這是理解故障關聯的核心前提：

硬件接線邏輯

：X1 軸（桌軸）與 Z1 軸均配置了第二測量系統（即光柵尺），兩個光柵尺

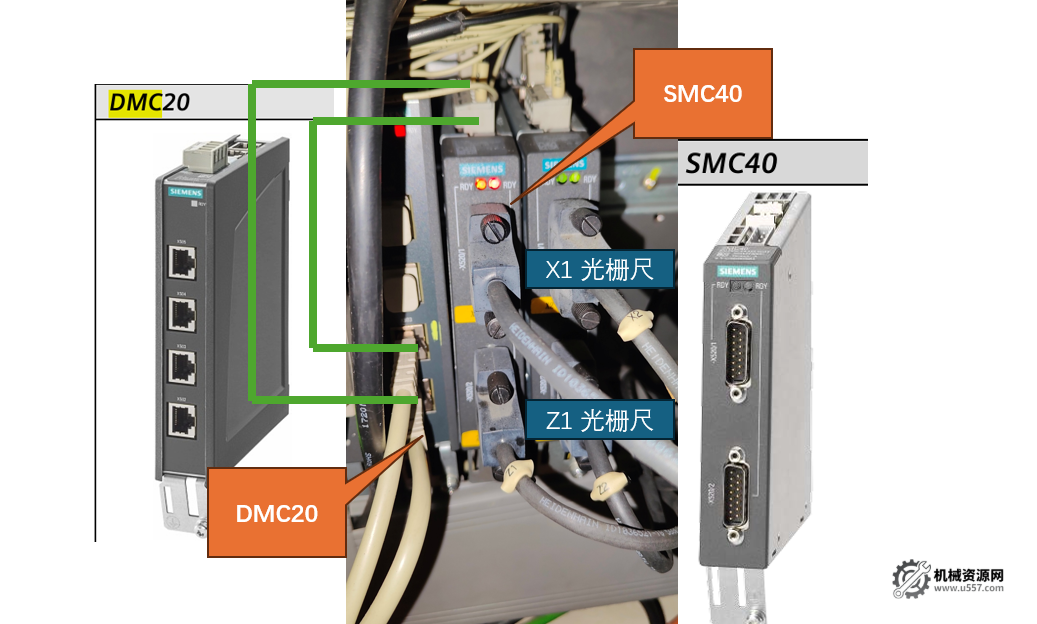

的信號均接入同一個物理 SMC40 模塊；從該 SMC40 模塊引出兩條 Drive-Cliq 線纜，共同連接至 DMC 模塊；最后從 DMC 模塊頂部引出一條Drive-Cliq 線纜，接入 NCU 的一個 Drive-Cliq 接口，形成 “光柵尺→SMC40→DMC→NCU” 的信號傳輸鏈路。
關鍵拓?fù)涮匦?/strong>

：需特別注意，盡管兩個光柵尺物理上接入了同一個 SMC40 硬件模塊，

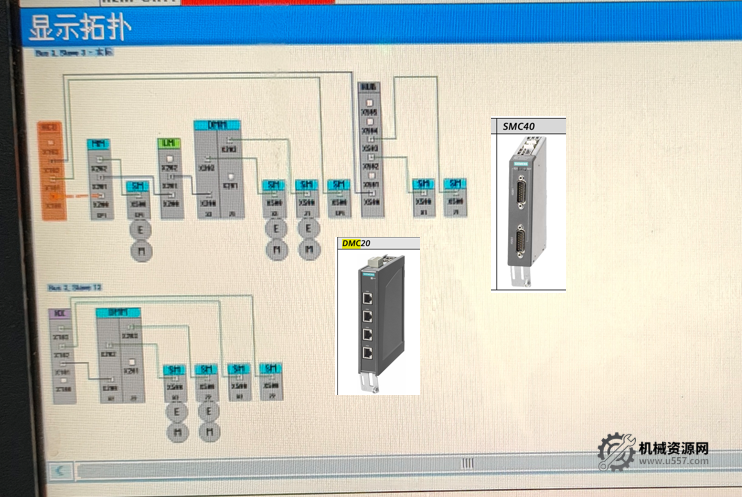

但在系統拓?fù)浣缑嬷校撃K會顯示為兩個獨立的 SMC40 組件

?—— 這意味著其內部存在獨立的信號處理通道，拓?fù)鋵用嫘鑼⑵湟暈閮蓚€(gè)?

“虛擬獨立模塊”，而非單一硬件的簡單復用。

三、故障處理過程

排除參數問題、明確拓?fù)浣Y(jié)構后，開始按步驟推進故障處理：

初步重啟測試

：首先嘗試對系統進行斷電重啟，

這是解決系統臨時性通訊或同步問題的常規操作，但重啟后 X1 軸的 201951 報警并未消失，說明故障并非臨時性系統異常。

拓?fù)浣Y(jié)構核查

：手動核查系統拓?fù)浣缑妫窗l(fā)現明顯的組件離線、接線標識錯誤等直觀問題，此時需結合拓?fù)涮匦赃M(jìn)一步思考

?—— 既然兩個光柵尺在拓?fù)渲袑?duì)應兩個獨立 SMC40，且共用 DMC 模塊與 NCU 接口，是否存在 “一個組件故障影響另一個組件” 的關聯邏輯？

拓?fù)浣M件刪除操作

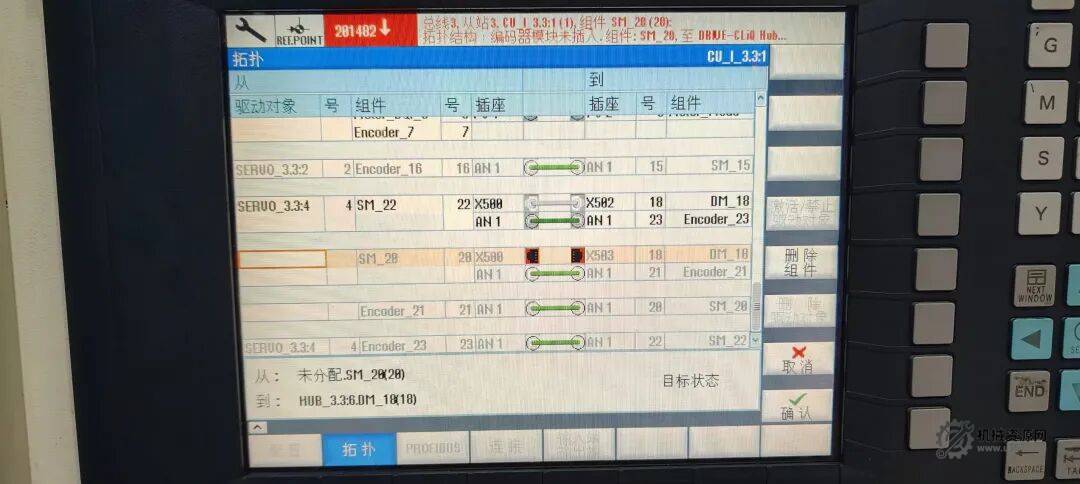

：基于上述猜想，決定刪除 Z1 軸光柵尺對應的驅動組件（即拓?fù)渲?Z1 軸關聯的 “虛擬 SMC40”）。

具體刪除方法可參考易工的驅動課程內容，其中有專門章節講解 “如何安全正確刪除拓?fù)浣M件”，確保操作過程不破壞系統原有穩定鏈路。

處理效果驗證

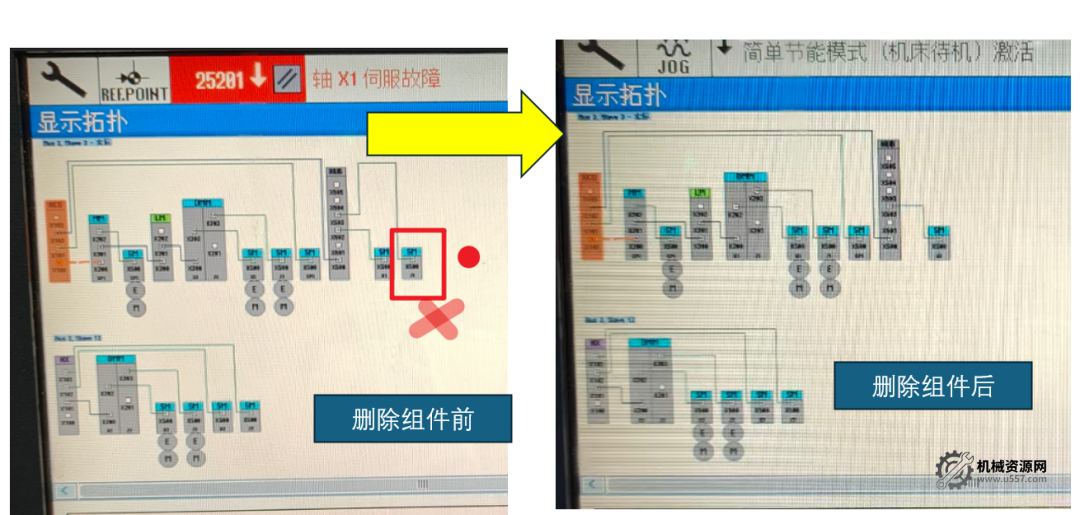

：刪除 Z1 軸光柵尺對應的拓?fù)浣M件后，系統拓?fù)浣缑嬷袃H保留了 X1 軸關聯的 SMC40 組件；再次重啟系統，X1 軸的 201951 報警徹底消失，故障得以解決。

四、故障原因總結與驅動課程學習建議

（一）故障根源總結

此次 X1 軸報警的核心原因在于系統拓?fù)涞年P(guān)聯邏輯：DMC20 模塊同時接入了兩個光柵尺對應的 “獨立 SMC40 組件”（拓?fù)鋵用妫?/p>
當其中一個組件（Z1 軸光柵尺）因屏蔽處于異常狀態時，會影響 DMC 模塊與 NCU 之間的同步通訊，進而導致另一個正常組件（X1 軸光柵尺）對應的軸出現 “缺少同步應用周期” 報警。

僅屏蔽光柵尺硬件信號或設置參數無法徹底切斷這種拓?fù)潢P(guān)聯，必須在拓?fù)渲袆h除故障組件，才能消除對正常軸的影響。

（二）驅動課程學習建議

從此次故障解決過程可見，對系統拓?fù)浣Y(jié)構的理解、“安全刪除拓?fù)浣M件” 的操作方法等，均依賴專業的驅動知識儲備 —— 若不熟悉拓?fù)渲形锢砟K與虛擬組件的關系，或不掌握正確的組件刪除流程，很可能陷入 “參數無錯卻找不到故障點” 的困境。

因此，建議從事西門子 840dsl 系統維護的人員，系統學習易工的驅動相關課程，不僅能提升同類故障的排查效率，更能為應對復雜系統問題奠定堅實基礎。

以上內容完整梳理了故障從發現到解決的全過程，若你對文中的拓?fù)浣Y(jié)構解析、故障原因推導有補充需求，或想進一步細化某部分操作步驟，歡迎隨時告知。
