01

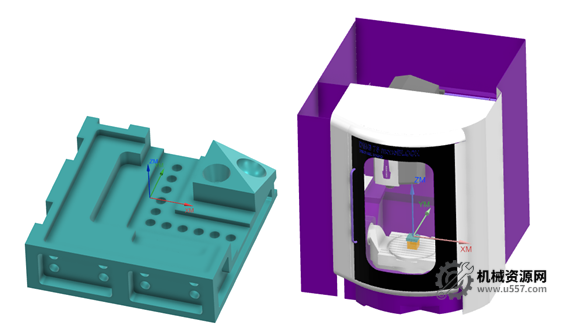

打開圖檔，調用MPP機床，這里使用立式搖籃AC 5軸加工中心，如下圖所示：

02

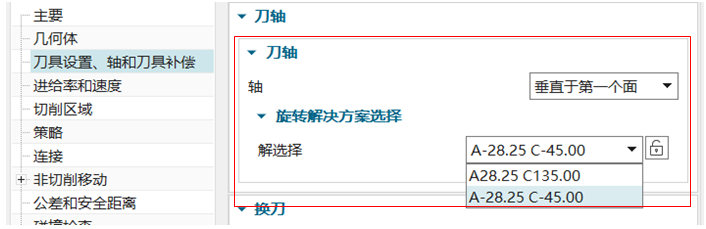

選擇或創建五軸加工工序，這里以底壁銑工序切削斜面為例，在工序對話框刀軸選項選擇軸為（垂直于第一個面），然后再旋轉解決方案選擇→解選擇，可以看到有兩個選項，AC軸搖籃通常選擇傾斜軸A軸朝向操作員一側，所以這里選擇(A-28.25，C-45.0),如下圖所示：

03

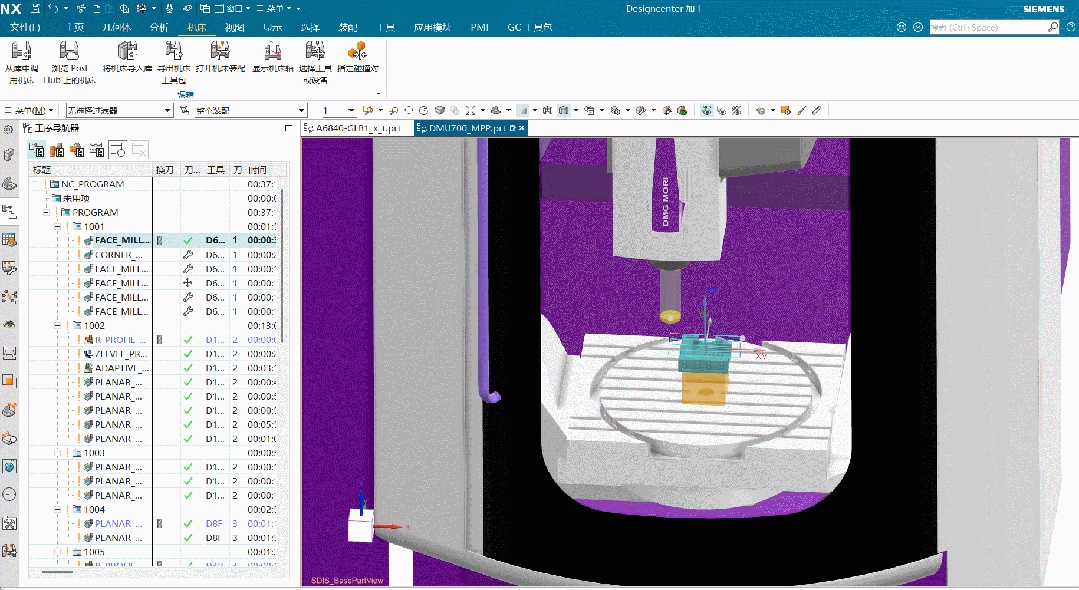

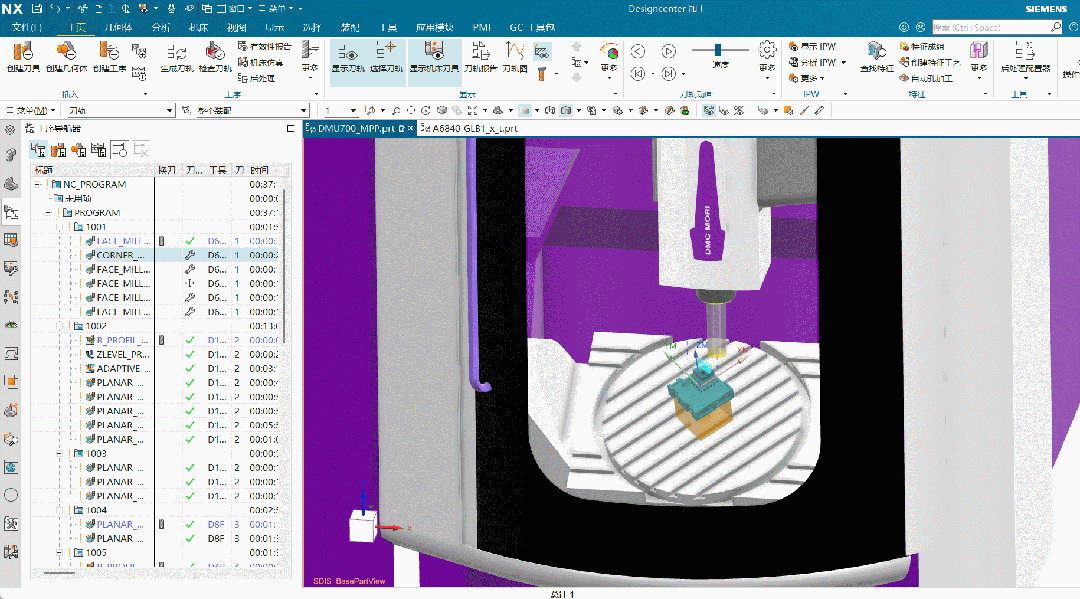

設置完其他相關參數，生成刀具路徑，然后在功能區開啟（顯示機床刀具），點擊播放刀軌動畫， 機床在運動時A軸向操作員一側傾斜。如下圖所示：

04

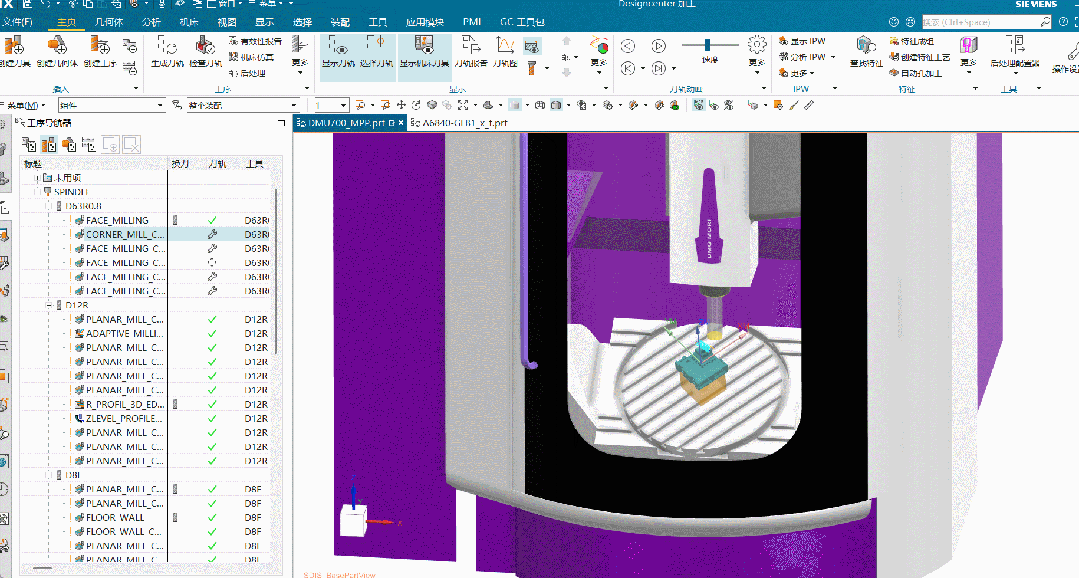

反之，將旋轉解切換為（A28.25,C135.0），機床在運動時，由于A軸為正角度，所以傾斜軸背向操作員一側；除了使用刀軌動畫查看旋轉解外，還可以使用機床仿真NC代碼模擬，如下圖所示：

05

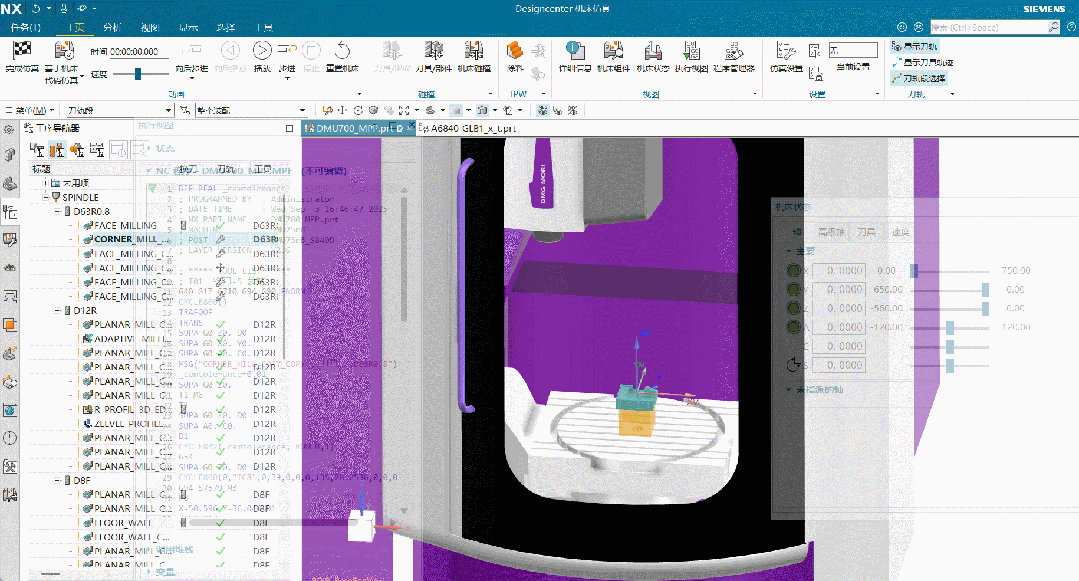

播放刀軌動畫時，可以實時查看機床軸位置。選擇相應的工序，并開啟顯示機床工具，點擊播放刀軌動畫；然后在工具欄選擇機床→功能區→顯示機床軸，可以實時顯示機床軸運動位置。如下圖所示：

06

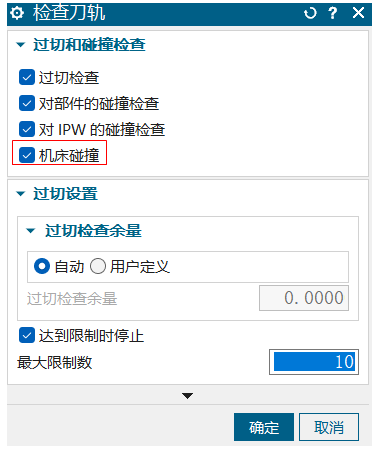

使用檢查刀軌，勾選機床碰撞，可以檢查刀具路徑在運動過程中機床干涉碰撞，如下圖所示：

07

工具圖形交互，開啟選擇工具或設備，鼠標停留在圖形區域刀具上，可以顯示刀具名稱，也可以點擊鼠標右鍵編輯刀具參數，如下圖所示：
