UG 五軸 3+2 AC坐標轉換后處理

配宏程序-支持發那科-三菱等系統

工件放在5軸任意位置

與3軸一樣簡單

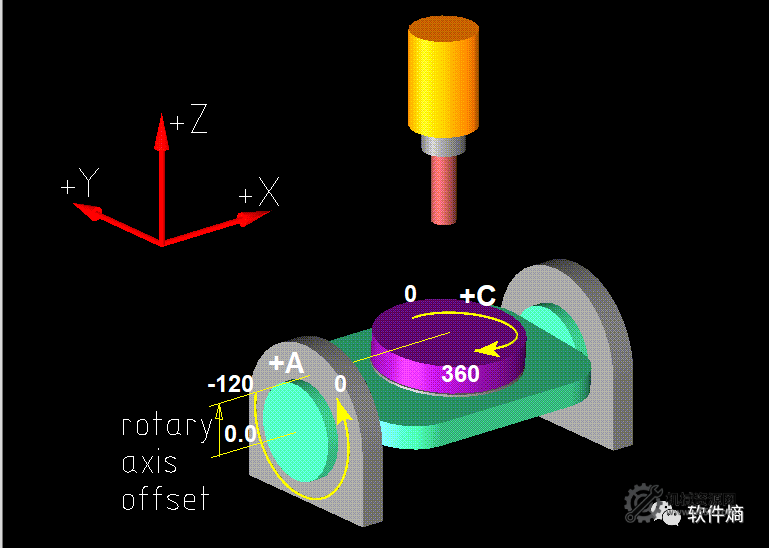

支持3+2任意定向加工

A軸-120~0度

C軸－360~360度

鉆孔松軸鎖軸轉角度

智能去除多余角度

支持M29剛性攻絲Q輸出

會玩的可試試

加工效果如下

UG 五軸 3+2 AC坐標轉換后處理配宏程序-支持發那科-三菱等系統工件放在5軸任意位置與3軸一樣簡單支持3+2定向與聯動A軸-120~0度C軸－360~360度鉆孔松軸鎖軸轉角度智能去除多余角度支持M29剛性攻絲Q輸出會玩的可試試

程序示意

%

(Machine time: )

(Total Tool:1)

(T1:Z2-D12R0.5 H01? ?D-? ? ?MinZ=-5.86)

G90 G10 L2 P0 X0.0 Y0.0 Z0.0

G91 G28 Z0. M5 M9

G17 G90 G40 G49 G94 G80

G90 G10 L2 P0 X0.0 Y0.0 Z0.0

G91 G28 Z0.0

G91 G28 Y0.0

G91 G28 X0.0

M01

N1 (T1:Z2-D12R0.5 D=10. R=0.5 H=01)

T01 M06

M11

M17

?

G65 P1234 A-90. C90.

G00 G90 G54 X0.0 Y46.934 A-90. C90. S3000 M03

(XY: 0.000MM)

M10

M12

G43 H01 Z90.

M08

(A: -90.000 C: 90.000)

G00 Z90.

G98 G81 X0.0 Y46.934 Z20. R40. F500.

G80

G91 G28 Z0.0

M17

?

G65 P1234 A-90. C135.

G00 G90 G54 X0.0 Y46.934 A-90. C135. S3000 M03

(XY: 0.000MM)

M12

G43 H01 Z90.

(A: -90.000 C: 135.000)

G00 Z90.

G98 G81 X0.0 Y46.934 Z20. R40. F500.

G80

G91 G28 Z0.0

M17

?

G65 P1234 A-45. C45.

G00 G90 G54 X0.0 Y28.284 A-45. C45. S3000 M03

(XY: 0.000MM)

( Z: 0.000MM)

M12

G43 H01 Z64.142

(A: -45.000 C: 45.000)

G00 Z64.142

G98 G81 X0.0 Y28.284 Z-5.858 R14.142 F500.

G80

M09

M05

G91 G28 Z0.0

G91 G28 Y0.0

M11

M17

G00 G90 A0.0 C0.0

M10

M12

M30

%
