? 看下圖，倒扣位置的倒角需要三軸編程加工出來，用普通的刀具是無法加工出來的，象這種類型的倒角只能用異形的刀具（上下倒用刀）。
圖片[1]-“倒扣”反倒角程序怎么編？這一招教會你！PowerMill 上下倒角刀的使用-機械資源網
? 下圖是“上下倒角刀”
圖片[2]-“倒扣”反倒角程序怎么編？這一招教會你！PowerMill 上下倒角刀的使用-機械資源網
? 像這種異形的刀具，在PM里不好創建，所以需要通過其它軟件來做輔助，首先在UG里面畫出刀具的3D圖，然后通過UG的截圖功能在刀具的外徑抽出線條，如圖所示
圖片[3]-“倒扣”反倒角程序怎么編？這一招教會你！PowerMill 上下倒角刀的使用-機械資源網

? 接下來把線條導入PM

圖片[4]-“倒扣”反倒角程序怎么編？這一招教會你！PowerMill 上下倒角刀的使用-機械資源網

? 然后選擇“創建刀具”，選擇“靠模銑”，選擇剛才導入的線條，點擊”通過參考線創建刀具輪廓”這個按鈕，這樣刀具就創建好啦。

圖片[5]-“倒扣”反倒角程序怎么編？這一招教會你！PowerMill 上下倒角刀的使用-機械資源網

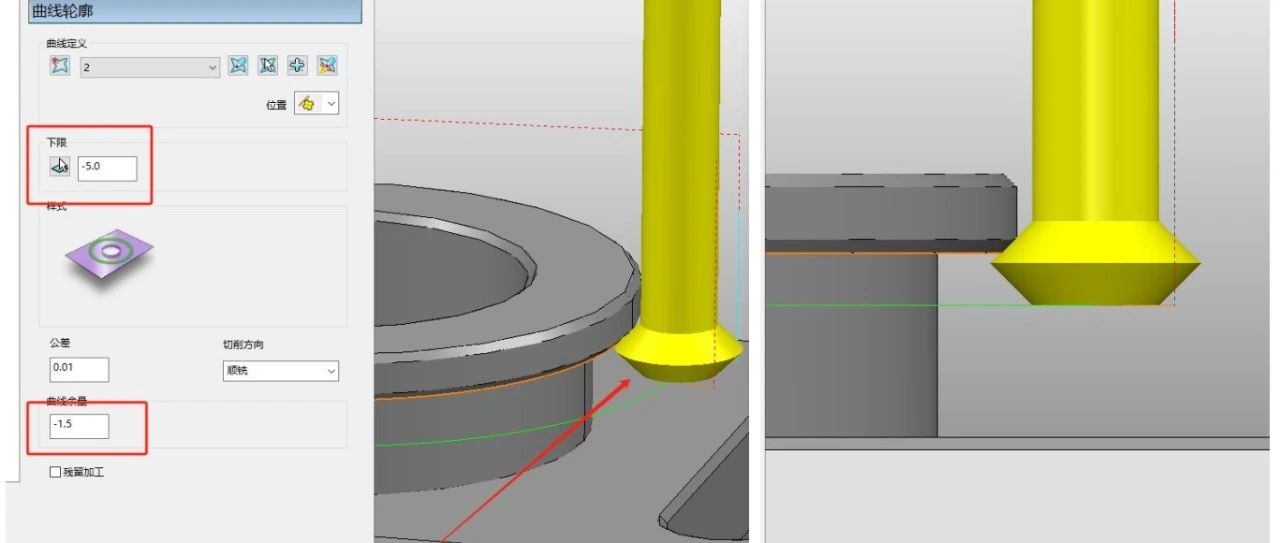

? 最后在倒角底部抽取參考線，

選擇加工策略：2D曲線輪廓，

刀路參數：參考線選擇剛才創建倒角上面的參考線，

下限-5，

曲線余量給負數，輸入倒角大小，計算刀路就完成啦

圖片[6]-“倒扣”反倒角程序怎么編？這一招教會你！PowerMill 上下倒角刀的使用-機械資源網
圖片[7]-“倒扣”反倒角程序怎么編？這一招教會你！PowerMill 上下倒角刀的使用-機械資源網
