好的，各位同仁，我是張工，在機械設計這行摸爬滾打了二十多年，從手工繪圖到二維CAD，再到三維設計，UG NX（也稱Siemens NX）是我這十年來最得力的設計伙伴。看到很多新人朋友想自學UG NX，既欣慰又深知其中不易。今天，我就以一位過來人的身份，分享我認為最有效的 UG NX自學技巧，希望能幫大家少走彎路，更快地掌握這門強大的工具。記住，UG NX自學技巧的核心在于目標明確、方法得當、堅持實踐。

經驗一：明確學習目標與方向，切忌貪多求全

• 資深視角： 剛接觸UG NX時，千萬別被它龐大的功能體系嚇倒。它涵蓋從概念設計（工業造型）、工程設計（零件、裝配、制圖）、仿真分析（CAE）、加工制造（CAM）到產品數據管理（PLM）的完整流程。作為自學者，尤其是機械工程師，我們首要目標是掌握核心的零件建模、裝配設計和工程制圖模塊。
• UG NX自學技巧： 在開始學習前，花點時間思考：你學UG NX是為了做什么？是設計機械零件？做產品結構？還是出工程圖？明確主攻方向后，集中火力攻克相關模塊。例如，專注于機械設計，就先學好草圖 (Sketching)、特征建模 (Modeling Features)、同步建模 (Synchronous Modeling)、裝配 (Assembly Drafting) 和 制圖 (Drafting)。其他高級模塊（如運動仿真、高級曲面、CAM）等基礎牢固后再涉獵。這是UG NX自學技巧中避免挫敗感的關鍵一步。

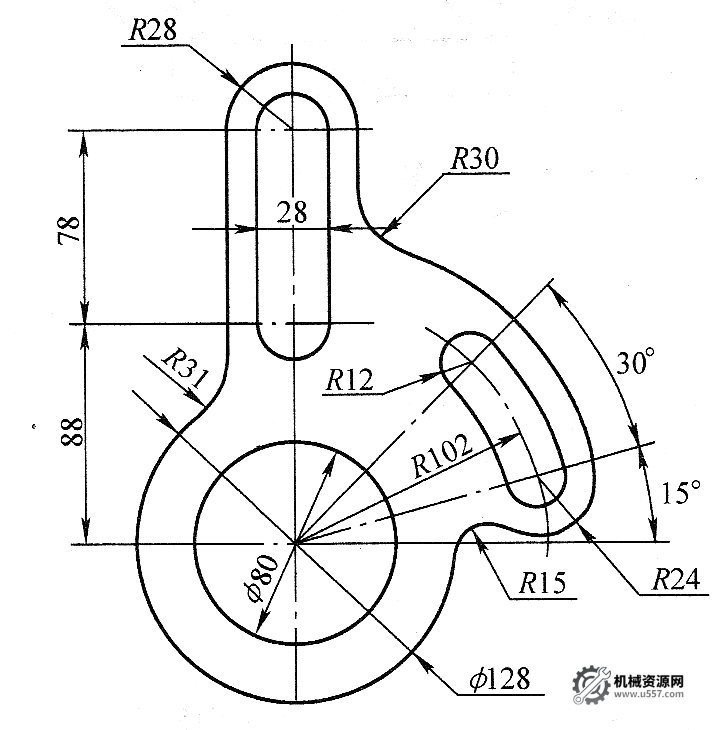

  UG NX 自學技巧：草圖練習

經驗二：系統學習官方基礎教程，建立正確認知框架

• 資深視角： UG NX的邏輯性很強，很多操作背后都有其設計理念（如基于歷史的建模、同步建模的無歷史約束）。跳過基礎直接學“炫酷”操作，后期會遇到很多概念性障礙，修改模型時尤其痛苦。
• UG NX自學技巧： 強烈建議從Siemens官方的入門教程開始！ 通常軟件安裝后，在“幫助”菜單里能找到“入門”或“教程”資源（如 Getting Started with NX 系列）。這些教程由開發人員編寫，系統介紹了界面布局、基本操作邏輯、核心概念（如坐標系、圖層、選擇規則）以及最基礎的建模命令。跟著官方教程走一遍，雖然可能感覺進度慢，但它幫你建立了最規范、最不容易產生歧義的知識框架，這是后續高效學習的基石。務必重視這一步，這是UG NX自學技巧里打地基的環節。

經驗三：選擇優質、體系化的中文入門視頻教程

• 資深視角： 官方教程雖好，但有時不夠生動或進度較慢。結合優秀的視頻教程學習，效率會更高。但市面教程魚龍混雜，選擇需謹慎。
• UG NX自學技巧： 推薦尋找以下特點的教程：
  • 講師背景： 優先選擇有實際機械設計工程經驗的講師，而非單純軟件操作員。他們的講解會融入工程思維和實際應用場景。
  • 內容體系： 教程應有清晰的目錄結構，從安裝、界面介紹、基礎操作到核心模塊（草圖、建模、裝配、制圖）循序漸進。
  • 案例驅動： 好的教程會用典型的機械零件（軸、法蘭、箱體、齒輪基體等）和裝配體（減速器、夾具等） 作為案例貫穿始終，讓你在練中學。
  • 平臺推薦： 國內平臺如Bilibili、騰訊課堂、網易云課堂上有不少優秀資源。可以搜索關鍵詞如“UG NX 機械設計 零基礎 系統教程”。注意看目錄和用戶評價！ 選擇一套，堅持跟完，這是UG NX自學技巧中高效吸收知識的關鍵。（例如：搜索“老葉UG NX系統教程”、“唐康林UG NX從入門到精通”等，注意選擇較新版本NX 12.0以上內容的教程）。另外機械資源網u557.com的UG自學教程也非常多，歡迎大家選購。


    UG NX 自學技巧：自學教程

經驗四：死磕“草圖(Sketching)”模塊，這是建模的根基

• 資深視角： 草圖是創建三維特征的基礎。草圖約束（尺寸約束、幾何約束）的理解和應用是否到位，直接決定了后續模型的穩定性、可修改性和設計意圖表達的清晰度。很多建模錯誤和修改困難都源于草圖階段的問題。
• UG NX自學技巧： 拿出至少20%的學習時間專門攻克草圖。重點掌握：
  • 各種草圖繪制命令（輪廓線、直線、圓、弧、矩形、多邊形等）。
  • 尺寸約束 ($d = 50\text{mm}$) 和 幾何約束（水平、垂直、相切、平行、同心、對稱、相等、點在線上、中點、固定等） 的應用邏輯和優先級。
  • 理解“完全約束”（草圖呈深綠色）、“欠約束”（藍色）、“過約束”（紅色）的含義及解決方法。
  • 草圖定位（基于基準平面、基準軸或現有幾何）。
  • 反復練習，畫一些典型的機械零件輪廓（如帶圓角的板、帶鍵槽的軸截面、法蘭輪廓），確保能快速、準確地實現完全約束。這是UG NX自學技巧中最需要耐心和細心的部分，但回報巨大。

經驗五：精通“特征建模”與“同步建模”，雙劍合璧

• 資深視角： UG NX 提供了兩種強大的建模方式：
  • 基于歷史的特征建模 (History-Based Modeling)： 這是主流方式，通過有序的特征樹（拉伸、旋轉、孔、槽、倒圓、倒角、陣列、掃掠、抽殼等）逐步構建模型。特征記錄了建模過程和參數，易于修改和更新。理解特征父子關系至關重要！
  • 同步建模 (Synchronous Modeling)： 這是NX的殺手锏之一。它允許你直接編輯模型的面和邊，無需考慮建模歷史和約束，特別適用于修改導入的非參數化模型（如STEP, IGES）或快速調整設計。它打破了傳統參數化建模的某些限制。
• UG NX自學技巧：
  • 特征建模： 熟練掌握常用特征命令的參數設置、定位方法和依賴關系。理解“草圖截面”與特征的關系。學會利用特征樹進行編輯、重排序、抑制、回滾等操作。建模時思考特征順序的合理性。
  • 同步建模： 重點學習移動面、調整面大小、偏置區域、刪除面、調整圓角大小、約束面（共面、相切、對稱、平行、垂直等）等核心命令。理解其“無歷史”、“基于面”的特性。將同步建模作為特征建模的有力補充，用于快速修改和概念調整。
  • 融合應用： 在實際建模中，靈活結合兩種方式。例如，用特征建模創建主體結構，用同步建模快速調整細節或修復導入模型。掌握這種融合是UG NX自學技巧達到較高水平的標志。

經驗六：裝配(Assembly)設計：約束是靈魂，結構是骨架

• 資深視角： 機械設計很少是單個零件，裝配能力是核心。裝配的核心在于正確應用裝配約束來表達零件間的相對位置和運動關系。同時，清晰合理的裝配結構（組件、子裝配） 對大型裝配的管理至關重要。
• UG NX自學技巧：
  • 吃透約束： 熟練掌握“接觸對齊”、“同心”、“距離”、“平行”、“垂直”、“固定”、“膠合”等常用約束。理解約束的自由度限制。約束不足或約束沖突是裝配錯誤的常見根源。 練習時，嘗試讓每個零件都達到“完全約束”狀態。
  • 層級管理： 學習如何創建子裝配、移動組件、重命名組件、定義引用集（Reference Sets）以簡化顯示。養成良好習慣，從學習初期就建立清晰的裝配樹結構。
  • 實戰練習： 找一些經典的機械裝配體（如平口鉗、齒輪泵、減速器模型）進行拆裝練習。先理解物理裝配關系，再用UG NX實現。這是檢驗UG NX自學技巧中空間思維和邏輯能力的重要環節。

經驗七：工程制圖(Drafting)：從三維到二維的精準表達

• 資深視角： 再好的模型，最終需要轉化為符合國標（GB）或企業標準的二維工程圖來指導生產。制圖模塊是將設計意圖準確、規范地傳達給制造者的橋梁。
• UG NX自學技巧：
  • 基礎視圖： 掌握創建主視圖、投影視圖（基本視圖）、向視圖、剖視圖（全剖、半剖、階梯剖、旋轉剖）、局部放大圖、斷開視圖的方法。
  • 尺寸與注釋： 學習如何高效、清晰地標注尺寸（自動尺寸、手動尺寸）、幾何公差（形位公差）、表面粗糙度、焊接符號、技術要求文本等。標注的規范性、完整性、清晰性是制圖的核心要求。
  • 模板定制： 學習如何定制符合自己公司或國標要求的圖紙模板（A0-A4圖框、標題欄、明細表格式）、制圖標準（文字樣式、箭頭樣式、尺寸樣式等）。一次定制，長期受益，極大提升效率。這是UG NX自學技巧中體現專業性的重要部分。
  • 關聯性： 深刻理解三維模型與二維圖紙的關聯性。修改模型后，圖紙視圖和尺寸（尤其是PMI尺寸）能自動更新（需正確設置）。

經驗八：堅持“每日一練”，項目驅動學習

• 資深視角： 軟件操作是“肌肉記憶”，幾天不練就會生疏。理論學習必須與實踐緊密結合。
• UG NX自學技巧：
  • 刻意練習： 每天至少保證1-2小時的實際操作時間。哪怕只是照著教程重畫一個零件，也比只看不練強十倍。
  • “每日一練”： 可以找一些簡單的零件圖（從簡單到復雜），嘗試獨立建模、出圖。網上有很多“UG每日一練”的圖紙資源。
  • 項目驅動： 給自己設定一個小項目。例如，“設計一個簡單的千斤頂”、“建模一個手機支架”、“繪制一個齒輪軸的完整工程圖”。項目目標能整合你學到的各個模塊知識（建模、裝配、制圖），并暴露知識盲點，學習動力更足。完成項目的成就感是堅持UG NX自學技巧的巨大動力。

經驗九：善用“幫助”文檔和在線資源，學會解決問題

• 資深視角： 自學過程中必然會遇到各種問題：命令找不到、操作出錯、結果不符合預期。解決問題的能力是工程師的核心素養之一。
• UG NX自學技巧：
  • F1鍵是法寶： 遇到不理解的命令或對話框選項，第一時間按F1！UG NX的在線幫助文檔非常詳盡，包含命令說明、操作步驟、示例和概念解釋，是最高效的答疑老師。
  • 精準搜索： 利用好UG NX社區論壇（如Siemens官方論壇、中文UG愛好者論壇）、搜索引擎（如Google，搜索時加上版本號 “NX 2206” 和錯誤信息關鍵詞）。提問時，盡量清晰描述問題現象、你的操作步驟、使用的版本，并附上截圖或模型文件（如果可能）。學會提問是UG NX自學技巧中不可或缺的能力。
  • 記錄問題： 建立一個自己的問題筆記，記錄遇到的問題和解決方法。積累下來就是寶貴的經驗庫。

經驗十：加入學習社群，交流分享，共同進步

• 資深視角： 閉門造車效率低。與志同道合者交流，能快速解惑，獲取靈感，了解行業動態。
• UG NX自學技巧：
  • 尋找組織： 加入活躍的UG NX學習QQ群、微信群、Discord群組或專業論壇（如UG愛好者、開思論壇相關板塊）。
  • 積極交流： 不要只做“潛水員”。遇到卡殼的問題，在搜索無果后，禮貌地在群里提問。看到別人提出的好問題，思考自己能否解答，積極參與討論。分享自己的學習心得或小技巧。
  • 觀摩學習： 看群里高手們討論問題、分享作品，能開闊眼界，了解更高效的工作流和高級應用。社群氛圍能有效對抗自學中的孤獨感，是持續實踐UG NX自學技巧的加油站。

結語：

各位同仁，自學UG NX是一場馬拉松，而非百米沖刺。它需要熱情，更需要毅力、方法和正確的引導。回顧這十條經驗，貫穿始終的核心UG NX自學技巧就是：目標清晰、基礎扎實、勤于動手、善于思考、樂于交流、持之以恒。不要畏懼開始的困難，也不要被復雜的命令嚇倒。從最基礎的草圖開始，一步一個腳印，每天進步一點點。當你能夠獨立完成一個完整的產品設計并輸出規范的工程圖時，那份成就感和對職業能力的提升，會讓你覺得所有的付出都是值得的。希望這些經驗能助你在UG NX的自學之路上走得更加順暢、高效！加油！
