在數控夾具設計領域，UG12 臥加夾具上進油設計是保障臥式加工中心高效生產的核心技術，其 “液壓控制、定位精度、進油布局” 直接影響加工穩定性。《UG12 臥加夾具上進油設計視頻教程》圍繞上進油夾具設計全流程，結合 UG12 軟件工具與工廠實戰需求，從 “產品工藝分析→夾具元件設計→液壓系統選型→臥加上進油夾具實戰” 分層拆解，解決 “夾具定位不準、油缸選型不合理、上進油布局干涉” 等痛點，助力夾具設計師與 UG 編程從業者掌握臥加夾具上進油設計的核心邏輯。
- A00 產品加工工藝分析
- A01 浮動銷設計
- A02 產品定位分析
- A03 產品壓緊分析
- A04 液壓夾具整體分析
- A05 切屑力壓緊力計算
- A05 油缸選型力的選擇
- B00 定位壓緊設計
- B01 定位壓緊設計
- B02 定位銷的設計
- 臥加上進油夾具 B03_batch
- 臥加上進油夾具 B04_batch
- 臥加上進油夾具 B05_batch
- 臥加上進油夾具 B06_batch
- 臥加上進油夾具 B07_batch
- 臥加上進油夾具 B08_batch
- 臥加上進油夾具 B09_batch
- 臥加上進油夾具 B10_batch
- 臥加上進油夾具 B11_batch
課程簡介
課程開篇從產品加工底層邏輯切入，《A00 產品加工工藝分析》幫學員建立 “工藝決定夾具設計” 的認知；后續《A01 浮動銷設計》《A02 產品定位分析》《A03 產品壓緊分析》《B00-B02 定位壓緊 / 定位銷設計》，詳解 UG12 環境下 “浮動銷、定位銷、壓緊機構” 的設計規范與參數計算，確保夾具定位精度滿足臥加加工要求。
針對上進油夾具的液壓核心，課程通過《A04 液壓夾具整體分析》《A05 切屑力壓緊力計算》《A05 油缸選型力的選擇》，解析 “切屑力、壓緊力的量化計算方法”“油缸噸位與行程的選型邏輯”，讓學員掌握 “力與油缸、進油路徑的匹配規則”，避免因油缸選型錯誤導致的夾具失效或資源浪費。

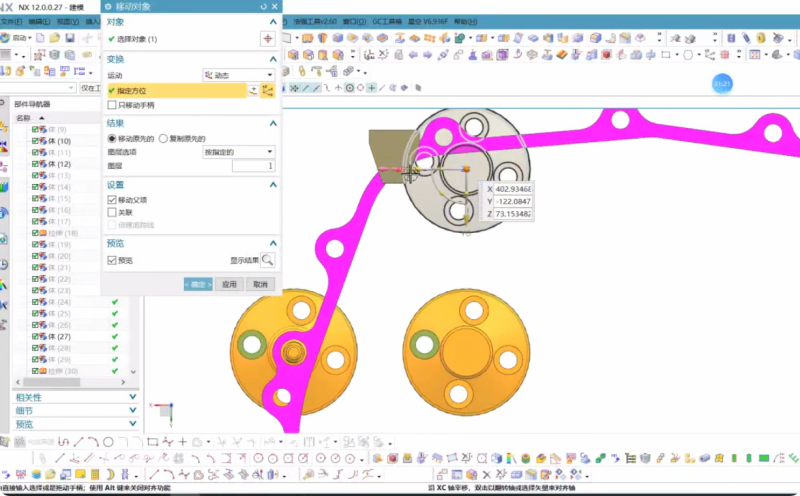

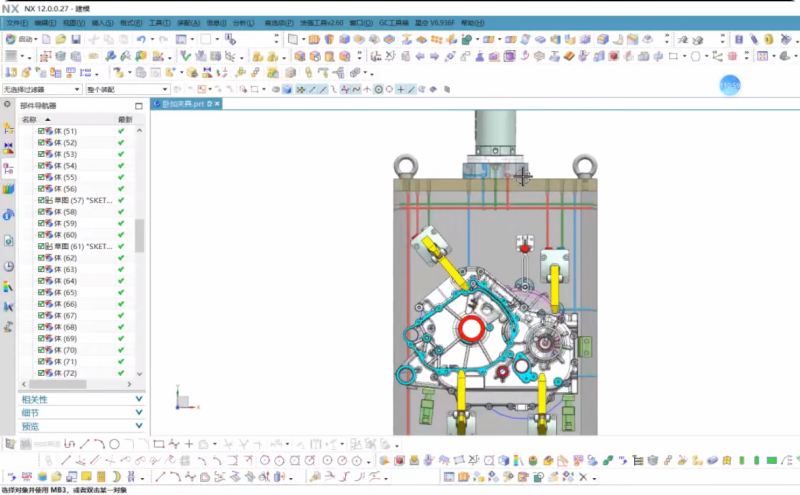

課程以11 款臥加上進油夾具案例（B03-B11_batch 系列）為核心，逐一演示 UG12 中 “臥加上進油夾具的布局規劃、進油管路設計、與臥加機床的適配驗證”，還原工廠真實設計場景，解決上進油布局中 “管路干涉、夾具與機床干涉” 等實操難題，讓學員學完即可獨立完成臥加夾具上進油方案設計。
- 夾具設計師：需系統學習臥加夾具上進油設計，提升夾具定位與液壓系統設計能力；
- UG12 編程從業者：想拓展 “夾具設計 + UG 編程” 復合技能，理解夾具對編程路徑的影響；
- 機械加工工藝工程師：需掌握 “工藝→夾具→加工” 的鏈路邏輯，優化臥加生產流程。
- 版本適配性：基于 UG12 版本講解，貼合當前工廠主流軟件環境，避免版本差異導致的技能脫節；
- 實戰導向：11 款臥加上進油夾具實戰案例 + 完整力學計算流程，學完即可落地車間設計；
- 鏈路完整性：從 “產品工藝→元件設計→液壓選型→夾具實戰” 全鏈路覆蓋，構建系統化夾具設計思維。
通過這套課程，學員能從 “夾具設計小白” 成長為 “臥加上進油夾具設計能手”，在 UG12 環境下高效完成 “定位、壓緊、液壓、上進油布局” 的全流程設計，為臥加加工中心的穩定生產提供夾具層面的保障。
